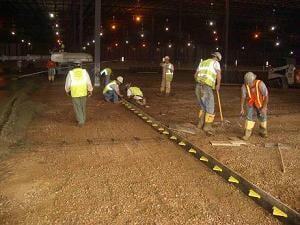

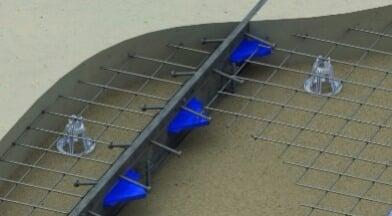

Juntas Armourstrip®

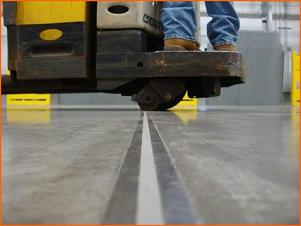

Es la solución ideal para protección de bordes en áreas de tráfico pesado, edificios de refrigeración y diseños de piso donde se espera que las juntas de construcción se abran más de 3 mm (1/8 in).

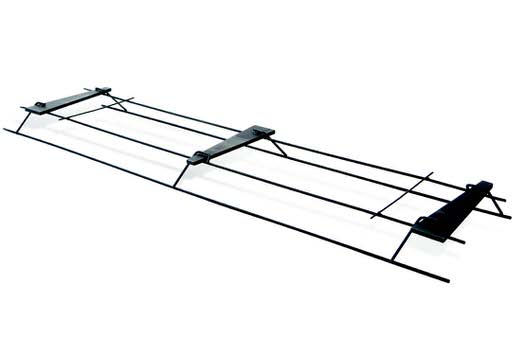

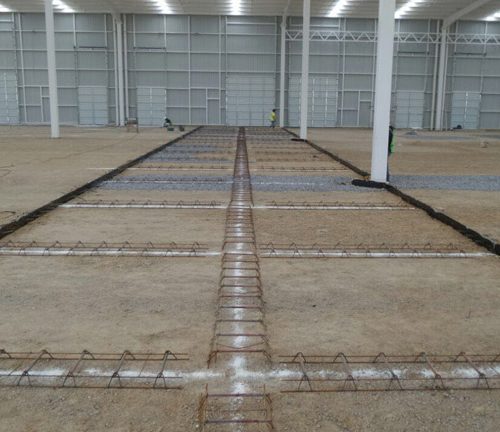

Ensamble PD3 Basket®
Dovelas de placa de sección decreciente alternadas para juntas de contracción cortadas con sierra.
El ensamble PD3 Basket® proporciona de manera confiable juntas de contracción resistentes y mediciones de estabilidad de junta de 0.25 mm (0,01 pulgadas) en aplicaciones de pavimentos de concreto. El tamaño específico y la forma de sección decreciente del ensamble PD3 Basket® proporciona de manera confiable estabilidad de junta, transferencia de carga positiva y continuidad del perfil de superficie para minimizar el desprendimiento de la junta, eliminar riesgos de tropiezos y mejorar la eficacia del relleno de junta sin inducir a restricciones.
El ensamble PD3 Basket® proporciona de manera confiable juntas de contracción resistentes y mediciones de estabilidad de junta de 0.25 mm (0,01 pulgadas) en aplicaciones de pavimentos de concreto. El tamaño específico y la forma de sección decreciente del ensamble PD3 Basket® proporciona de manera confiable estabilidad de junta, transferencia de carga positiva y continuidad del perfil de superficie para minimizar el desprendimiento de la junta, eliminar riesgos de tropiezos y mejorar la eficacia del relleno de junta sin inducir a restricciones.

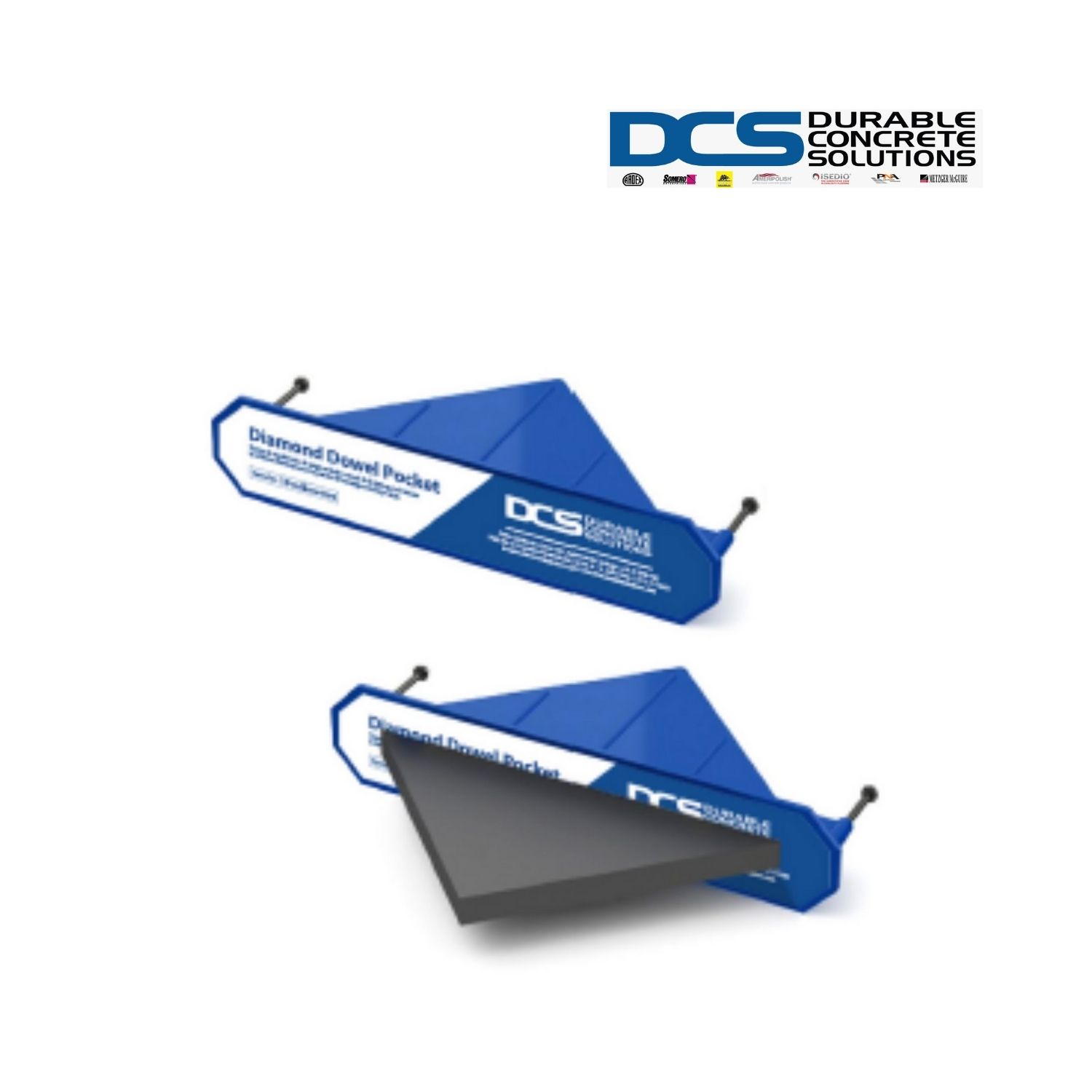

Diamond Dowel®
El Sistema Diamond Dowel® proporciona de manera confiable juntas de construcción resistentes y mediciones de estabilidad de junta menor a 0.25 mm (0,01 pulgadas) en aplicaciones de pavimentos de concreto. El tamaño específico y la forma de las orillas limadas del Sistema Diamond Dowel® proporciona de manera confiable estabilidad en la junta, transferencia de carga positiva y continuidad del perfil de superficie para minimizar el desprendimiento de la junta, eliminar riesgos de tropiezos y mejorar la eficacia del sello de juntas sin inducir a restricciones. Desde 1997, contratistas e ingenieros han notado una recuperación de sus inversiones en el
Sistema Diamond Dowel® en más de 1,5 miles de millones de pies cuadrados de concreto colocado en todo el mundo a través de la aplicación de pavimento de concreto altamente resistente.
Aplicaciones
Código
5.2.4
Descripción de la actividad
Descripción de la actividad
Pavimentos
Armourstrip®
- Zonas de alto tráfico para protección de juntas (Andenes, entradas, zonas de carga)
- Hormigón de retracción compensada
- Hormigón postensado
- Armadura de acero en dosis >0,5 por ciento en el área de intersección
- Fibras sintéticas de alto volumen (HVSF), >4,45 kg/m³ (7,5 lb/yd³)
PD3 Basket®
- Cobrar su retención
- Reducir sus reclamos y ahorrar mano de obra
- Optimizar la cantidad de acero en su proyecto
- Limitar su responsabilidad
- Proporcionar un pavimento de concreto de bajo costo
Diamond Dowel®
- Optimizar la cantidad de acero en su proyecto
- Reducir sus reclamos y ahorrar en mano de obra
- Cobrar su retención
- Limitar su responsabilidad
- Proporcionar un pavimento de concreto de bajo costo
Información Técnica
Armourstrip®
Ingeniería basada en el rendimiento

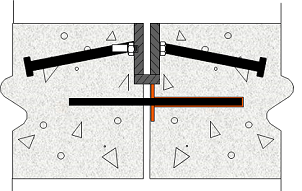

- Para minimizar las fisuras, el perno de alineación de montaje está diseñado para desajustarse a medida que el hormigón se retrae, y la junta se activa libremente y sin restricción.
- El borde del hormigón en la junta adyacente al montaje de juntas Armourstrip® está completamente protegido por bordes rectos y precisos de acero grado 1018 de acabado preciso certificado para cumplir con el estándar ASTM A108.
- Para una mayor resistencia a la corrosión, el montaje de juntas Armourstrip® se puede galvanizar por inmersión en caliente o se puede fabricar con acero inoxidable grado 304L o grado 316L.
PD3 Basket®
Constructibilidad Eficiente:
- Proporcionar una tolerancia de construcción para la colocación del corte de sierra sin inducir a restricciones de ±75 (3 pulgadas) o de ±25 (1 pulgada)
según la longitud de la dovela.
- Disminuir los costos de mano de obra: una persona puede transportarlo e instalarlo durante la colocación de concreto.
- Permitir planes de construcción acelerados.
- Eliminar obstáculos para el reglón con láser.
- Ofrecer un soporte de dovela estable y una alineación confiable con ensambles de cesta completamente soldados.
- Permitir el nivelado de subrasante después de instalar para evitar la formación de baches, restricciones y grietas.
- Mejorar la eficacia en el lugar de trabajo con ensambles de fácil manejo, combinados y con deslizamiento que se ofrecen en plataformas de madera
- Cestas personalizadas o en stock disponibles a través de una red de distribución nacional
Opciones de Acero:
-Todas las placas se fabrican con acero certificado por ASTM A36
Para la resistencia a la corrosión, las placas pueden fabricarse de:
- Acero galvanizado por inmersión en caliente certificado por ASTM A123/A 123M y ASTM A385; o
- Acero inoxidable de grado 304 certificado por ASTM A240

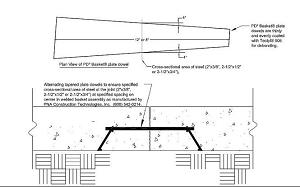

Dimensiones de la Cesta:
Área transversal del acero en el extremo externo de la tolerancia de instalación del corte de sierra
- 50 mm x 10 mm (2˝ x 3/8˝)
- 64 mm x 12 mm (2-1/2˝ x 1/2˝)
- 64 mm x 20 mm (2-1/2˝ x 3/4˝)
Longitud de la dovela (según las tolerancias de instalación del corte de sierra):
- Placa de 300 mm (12˝) para una tolerancia de 150 mm (6 pulgadas)
- Placa de 200 mm (8˝) para una tolerancia de 50 mm (2 pulgadas) (se recomienda sujetar el ensamble de cesta para garantizar que permanezca
dentro de la tolerancia permitida de 50 mm [2 pulgadas])
Diamond Dowel®
Optimizar la cantidad de acero en su proyecto:
- Reducir sus reclamos y ahorrar en mano de obra
- Cobrar su retención
- Limitar su responsabilidad
- Proporcionar un pavimento de concreto de bajo costo
Constructibilidad Eficiente:
- Elimina las perforaciones, el engrase y las dovelas sueltas, y la extracción y reinstalación de dovelas
- Permite la extracción sencilla de las formaletas
- Asegura la transferencia de carga positiva y elimina la posibilidad de agrietamiento, con una alineación confiable de la dovela
- Reduce los riesgos de tropiezos en el lugar de trabajo

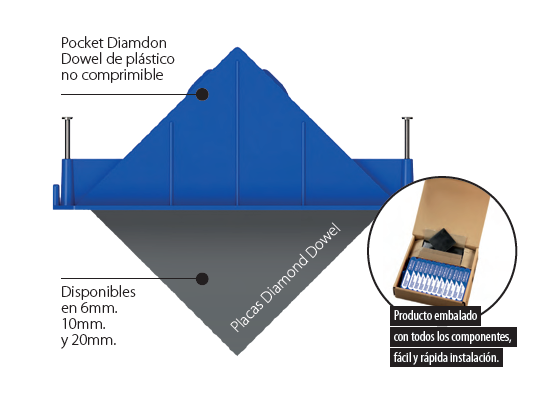

Opciones de Acero:
- Las placas se fabrican con acero certificado por las normas ASTM A36 (1/4˝ in y 3/8˝) o ASTM A108 (3/4˝)
Para la resistencia a la corrosión, las placas pueden fabricarse de:
- Acero galvanizado al zinc certificado por ASTM B633Tipo II; o
- Acero inoxidable de grado 304 certificado por ASTM A240
Manipulación e Instalación
PD3 Basket®
El diseño de esfuerzo estratégico:
El diseño de “refuerzo estratégico” es un diseño de alto rendimiento y bajo costo para pavimentos de concreto de interiores y exteriores que están expuestos
al tráfico sobre ruedas. Aplicable a una amplia variedad de tipos de instalaciones, este diseño es utilizado por propietarios de todo el mundo. Al remover el acero
de la placa media y colocar las dovelas de acero donde éste es realmente necesario, en las juntas, usted optimiza los materiales y minimiza el desprendimiento
de la junta y la formación de grietas accidentales. Las cubiertas húmedas de curado de PNA proporcionan una mejor resistencia a la abrasión.
El diseño de Junta Nominal:
Si el uso o la estética de la instalación determinan una reducción en la cantidad de juntas, el diseño de la junta nominal es una opción confiable y bajo costo para
reducir juntas de contracción de corte de sierra y proporcionar un piso confiable y altamente eficaz. Este diseño permite el espaciamiento de una junta extendida a través
de una combinación de microfibras de PNA para controlar el ancho de la grieta y dovelas PNA para estabilizar las juntas. Las cubiertas húmedas de curado de PNA
proporcionan una mejor resistencia a la abrasión.
Diamond Dowel®
Opciones de Instalación:
- El Sistema Diamond Dowel® se diseñó para garantizarle la instalación más rápida y perfectamente alineada de transferencia de carga en juntas de construcción.
Plantilla de Instalación Diamond Dowel:
- Disminuye los costos de mano de obra en más del 75 porciento en comparación con la instalación de dovelas redondas.
- Incluida en cada caja de cobertores plásticos Diamond Dowel® para comodidad en la obra
armourdiamondbasket blog
Información Comercial
Dirección
Teléfono
Web
Contacto
Declaración
DCS - Durable Concrete Solutions declara que toda la información contenida en la presente Ficha Específica es verídica y corresponde a la documentación
entregada a la Corporación de Desarrollo Tecnológico para estos efectos.
